跳遠、三級跳的落地區(砂坑)與起跳板助跑道的關系是在同一個軸線上、相互之間是平行的關系，和軸線之間是垂直的關系。施工前的放線工作，第一步確定施工中心線(軸線)先放砂坑，砂坑是在中心線上，長邊平行中心線、短邊垂直中心線，可自中心線上用3、4、5量垂直線法，也可用直角尺丈量，最好用經緯儀測角法比較準確。在中心線上量砂坑距跳遠起跳板的距離或量三級跳遠的起跳板距，要特別提醒的是，起跳板的丈量法是起跳板前沿距離，而不是顯示板前沿，見圖一。

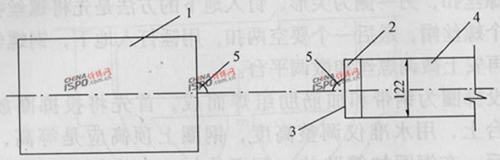

圖一 跳遠起跳板位置示意圖

1— 砂坑;2—起跳板;3—起跳線;4—助跑道;5—與中心線垂直(90。) 單位：cm

　　砂坑的施工方法：放線后挖槽，要求盡量作到垂直放坡，土方留有肥槽3~5cm，有砂坑底板設計時應先施工底板混凝土，然后再施工側墻池壁，側墻采用內模支立時用鋼模板木支撐見圖二。如果采用砌塊施工側墻時墻外側的肥槽部分，用砌體砂漿回填，隨砌筑隨著回填，在側墻部頂澆筑不少于10cm厚的水泥混凝土圈梁，圈梁模板采用吊模見圖三。

　　圖二 砂坑模板示意圖

　　1— 橫撐木;2—方橫木;3—方立木;4—鋼模板;5—場地瀝青混凝土層;6—砂坑基礎混凝土

　　圖三 砌體蓋梁模板示意圖

　　1— 螺栓;2—鋼模板;3—橫撐;4—方立木;5—砌體
